Kategorisierung：Markenstecker
Kompatibel/Ersatz für I-PEX|I-PEX Steckverbinder|Dai-ichi Seiko|20455-A20E-76|0.5mm Pitch LVDS Steckverbinder Einbaubuchse ist ein VESA-Standard-Steckverbinder für Hochgeschwindigkeits-Datenübertragung (20+ Gbps/Spur), mechanische Verriegelung, 0,5 mm Pitch, horizontaler Steckertyp eines sehr dünnen Koaxialkabel-Steckverbinders; seine Hauptmerkmale sind: ideal für Hochgeschwindigkeits-Übertragung innerhalb elektronischer Geräte USB4 / Thunderbolt 4 (20 Gbps/Spur); mechanische Verriegelung verhindert unvollständiges Stecken/Nicht-Stecken und Lösen des Steckverbinders; mechanische Verriegelung verhindert unvollständiges Stecken/Nicht-Stecken und Lösen des Steckers. Eigenschaften: Ideal für Hochgeschwindigkeitsübertragungen in elektronischen Geräten USB4 / Thunderbolt 4 (20 Gbps/Spur); mechanische Verriegelung verhindert unvollständiges Stecken/Nicht-Stecken und Lösen des Steckers; CABLINE-VS Einbaubuchse: VESA-Standardstecker, Notebook-Panel-Stecker mit großem Marktanteil. 1.10 Max (1.00 Nom.) ,Pin-Nummer: 20P.Steckertyp: Horizontal. Kompatibel I-PEX | I-PEX Steckverbinder | Dai-ichi Seiko | 20455-A20E-76 | 0.5mm Pitch LVDS Buchse Chassis Ersatz].
------------------------------------------------------------------------------------------------1,I-PEX Compatible|I-PEX Connectors|Daiichi Seiko Japan|20455- A20E-76|LVDS-Steckverbinder mit 0,5 mm Raster für Einbaubuchse Produktbezogene technische Parameter:
| Chimärer Typ | Niveau (der Leistung usw.) |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 5.80 mm |
| Width Formula | 7.55+(0.5*?p) mm |
| Pin count | 20 |
| Micro-Coaxial Cable (AWG) | #36#38#40#42#44#46 |
| Discrete Cable (AWG) | #32#34#36#38#39#40#42#44#46 |
| Current rating | 0.1A AC/DC [AWG #44] per contact/up to 50 contacts0.24A AC/DC [AWG #42] per contact/up to 50 contacts0.3A AC/DC [AWG #40] per contact/up to 50 contacts0.5A AC/DC [AWG #38] per contact/up to 14 contacts0.8A AC/DC [AWG #36] per contact/up to 10 contacts1.0A AC/DC [AWG #34] per contact/up to 6 contacts1.0A AC/DC [AWG #32] per contact/up to 6 contacts |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane)USB 3.1 Gen 2 (10 Gbps)USB 3.1 Gen 1 (5 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)eDP (2.7 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |

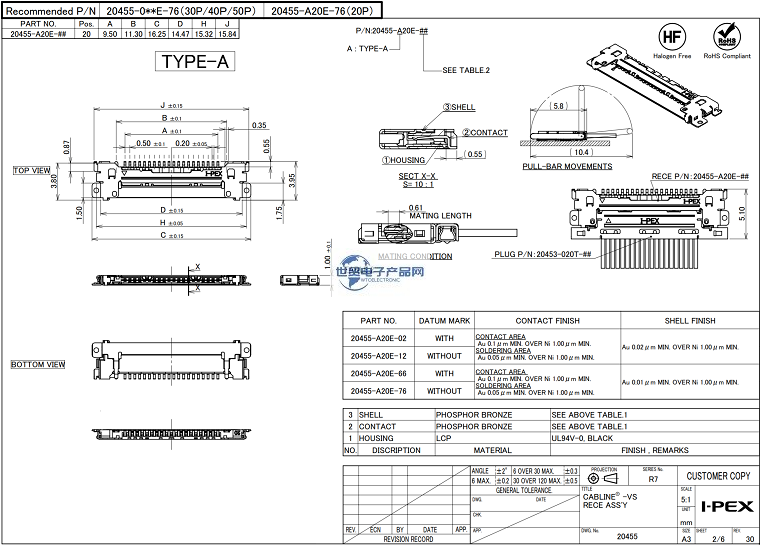

------------------------------------------------------------------------------------------------2,Compatible with I-PEX|I-PEX Connectors|Daiichi Seiko Japan|20455- A20E-76|0,5mm Raster LVDS-Buchse Referenzzeichnung:

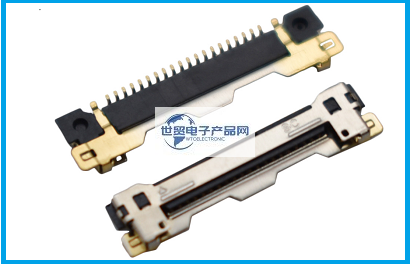

------------------------------------------------------------------------------------------------3, Sehr feine Koaxialkabel-Steckverbinder - I-PEX-kompatibel|20455-A20E-76| LVDS-Buchse mit 0,5 mm Raster als Ersatz
