Die HF-Steckverbinder der Serie I-PEX 20278 für Frequenzen bis 9 GHz sind: unterstützen Frequenzen bis 9 GHz mit einer größeren Einsteckhöhe von 3,0 mm; i-Fit® ist eine lötfreie, sehr feine Koaxialdraht-Anschlusstechnologie. i-Fit® bietet eine stabile Leistung; leistungsstarke, kompakte Steckverbinder für 9 GHz; verfügbare sehr feine Koaxialdrähte Außendurchmesser: 2,0 mm, 1,80 mm, 1,37 mm, 1,32 mm, 1,13 mm, 0,81 mm; Höhe: 2,50 Max 3,00 Max; Frequenzbereich: bis 9 GHz, bis 9 GHz, bis 9 GHz, bis 9 GHz. Außendurchmesser: 2,0 mm, 1,80 mm, 1,37 mm, 1,32 mm, 1,13 mm, 0,81 mm; Höhe: 2,50 Max 3,00 Max; Frequenzbereich: Bis zu 9 GHz; Extrem feiner Koaxialdraht (AWG): #30 (Außendurchmesser 1,80 mm) #30 (Außendurchmesser 1,37 mm) #32 (Außendurchmesser 1,32 mm) #32 (Außendurchmesser 1,32 mm) #32 (Außendurchmesser 1,32 mm) #32 (Außendurchmesser 1,32 mm) #32 (Außendurchmesser 1,32 mm) #32 (Außendurchmesser 1,32 mm) #32 (Außendurchmesser 1,32 mm) 32 (Außendurchmesser 1,13 mm) #36 (Außendurchmesser 0,81 mm) HF-Anschlüsse.
1, Wichtige Produktdetails der I-PEX20278 Serie RF Steckverbinder für Frequenzen bis zu 9 GHz:

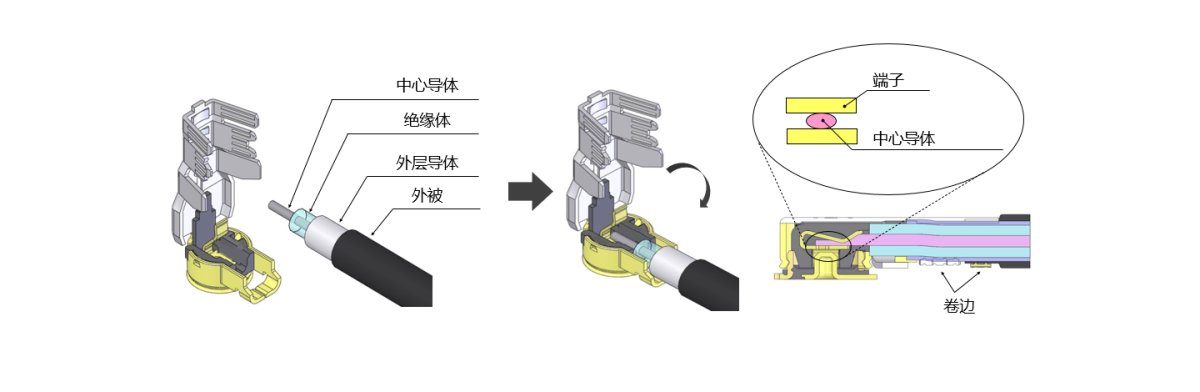

i-Fit® ist eine lötfreie Technologie für extrem dünne Koaxialkabelabschlüsse. i-Fit® bietet eine gleichbleibende Leistung:...
Leistungsstarke Kompaktsteckverbinder für 9 GHz.
Sehr feine Koaxialkabel mit folgenden Außendurchmessern: 2,0 mm, 1,80 mm, 1,37 mm, 1,32 mm, 1,13 mm, 0,81 mm.
------------------------------------------------------------------------------------------------
2, I-PEX20278 Serie Frequenz bis zu 9 GHz RF RF Stecker technische Parameter:
| Product Type | Coaxial RF Connector |
| Height | 2.50 Max3.00 Max |
| SMT Size (mm) | 3.1 x 3.0 mm |
| Frequency range | Up to 9 GHz |
| V.S.W.R. | VSWR (DC~3GHz) 1.3VSWR (3GHz~6GHz) 1.5VSWR (6GHz~9GHz) 1.9 |
| Applicable Standards (Reference Only) | 5G sub6IEEE802.11bIEEE802.11aIEEE802.11gWi-Fi 4Wi-Fi 5Wi-Fi 6Wi-Fi 6ELTE / LTE-AdvancedLPWABluetoothGPS |
| Full shielding (ZenShield®) | No |
| Mechanical lock | No |
------------------------------------------------------------------------------------------------
3, I-PEX20278 Serie RF Steckverbinder für Frequenzen bis zu 9 GHz, die wichtigsten Typ / Material-Nummer:
MHF I RECOMMENDED PART NUMBERS
| Part Number Description | Part Number |
| MHF I PLUG O.D. 0.81 mm / AWG 36 (Au plating) | 20278-112R-08 |
| MHF I PLUG O.D. 1.13 mm / AWG 32 (Au plating) | 20278-112R-13 |
| MHF I PLUG O.D. 1.80 mm / AWG 30 (Au plating) | 20278-112R-18 |
| MHF I PLUG O.D. 1.32 mm / AWG 32 (Au plating) | 20278-112R-32 |
| MHF I PLUG O.D. 1.37 mm / AWG 30 (Au plating) | 20351-112R-37 |
| MHF I PLUG O.D. 2.00 mm / AWG 26 (Ni top plating) | 20767-001R-20 |
| MHF I RECEPTACLE | 20279-001E-03 |
OTHER MHF I PART NUMBERS
| Part Number Description | Part Number |
| MHF I PLUG (Au plating) | 20278-101R-08 |
| MHF I PLUG (Au plating) | 20308-112R-13 |
| MHF I PLUG (Au plating) | 20308-212R-37 |
| MHF I PLUG (Au plating) | 20351-111R-37 |
| MHF I PLUG (Au plating) | 20351-312R-37 |
| MHF I PLUG (SMOOTH INSERT TYPE/Au plating) | 20631-112R-08 |
| MHF I PLUG (SMOOTH INSERT TYPE/Au plating) | 20631-112R-13 |
| MHF I PLUG (SMOOTH INSERT TYPE/Au plating) | 20631-112R-32 |
| MHF I PLUG (SMOOTH INSERT TYPE/Au plating) | 20631-112R-37 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-08 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-13 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-18 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-32 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-37 |
| MHF I PLUG (Ni top plating) O.D. 1.13 mm / AWG 32 | 20278-212R-13 |
| MHF I PLUG (Ni top plating) O.D. 1.37 mm / AWG 30 | 20351-212R-37 |
| MHF I PLUG | 20797-112R-13 |
| MHF I PLUG | 20797-112R-32 |
| MHF I PLUG | 20797-112R-37 |
| MHF I&II RECEPTACLE (2.5K pcs/reel, Paper reel) | 20279-001E-01 |
| MHF I&II RECEPTACLE (10K pcs/reel, Plastic reel) | 20279-001E-05 |
| MHF I&II RECEPTACLE (4 pads type) | 20441-001E-01 |
| MHF I RECEPTACLE (for MHF I PLUG 20797) | 20803-001E |
| MHF I&II RECEPTACLE (2.5K pcs/reel, Paper reel) | 20279-001E-01 |
| MHF I&II RECEPTACLE (10K pcs/reel, Plastic reel) | 20279-001E-05 |
| MHF I&II RECEPTACLE (4 pads type) | 20441-001E-01 |
------------------------------------------------------------------------------------------------
4, Japan's I-PEX Steckverbinder - I-PEX 20278 Serie Frequenz bis zu 9 GHz RF Radiofrequenz Steckverbinder
